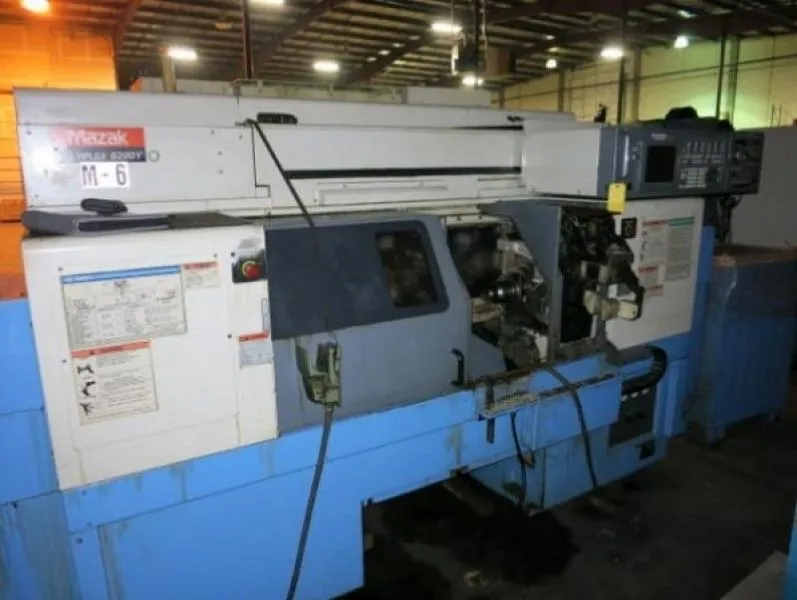

MAZAK MULTIPLEX 6200Y CNC 6-AXIS TURNING CENTER 2002
Multi Axis Turning Centers# Axis | 8 |
Swing | 12.5" |
Machining Length | 37" |
Chuck Size | 8" |
Bar Capacity | 2" |
Power | 30 hp |
Max RPM | 5,000 RPM |
Turning Dia | 10.24" |
Control | CNC (MAZATROL FUSION 640T) |
Dimensions | 71.9 In x 140.6 In x 82.3 In |
Weight | 17,416 Lbs. |
Max Swing Diameter.......................12.50 In
Swing Over Carriage......................12.50 In
Max Cutting Diameter for Bar Work........2 In
Distance Between Spindles at Home
Positions................................46.85 In
Spindle Nose.............................A2-6
Spindle Bore.............................2.4 In
Spindle Speed............................35 - 5000 RPM
Number of Spindle Ranges.................Stepless
Spindle Indexing.........................360,000 Pos.
Main Spindle Motor (Cont/30 Mins)........AC 20/30 HP
Type of Turrets..........................VDI 12 Pos/Drum
Total No. of Tools.......................24(12 x 2)
Tool Size:
Turning and Facing..................1 In x 1 In x 6 In
Boring Bar Max. Diameter............1.50 In
Rotary Tool Spindle Speed/Ranges.........25 - 4500 RPM
Rotary Tool Spindle Motor ( 10 Min ).....AC 5 HP
Travel X-Axes:
Turret No. 1........................9.37 In
Turret No. 2........................9.37 In
Travel Z-Axes:
Head No. 1..........................17.25 In
Head No. 2..........................19.37 In
Travel C-Axes (100 Rpm Max.).............0.0001 Increments
Rapid Traverse:
X - Axes............................1200 IPM
Z - Axes............................1300 IPM
C - Axes............................400 RPM
Main Spindle Motor (30 Min/ Cont)........AC 20/30 HP
Machine Floor Space: (W x L)
Without Automation or Bar Feeder.71.9 In x 140.6 In
Machine Height...........................82.3 In
Total Weight.............................17,416 Lbs.
Mazatrol Fusion 640T Control
Two COLLET Chucks
Chip Conveyor
EIA/ISO Option Package
Synchronous Tapping Milling Spindle
Turret Air Blast
Unload Package WITH HAND
